氣動螺紋球閥概述:
按結構形式不同可分為整體式(一片式)、兩片式及三片式,
由于閥門本身體積*小且結構緊湊,所以特別適用于安裝尺寸有限和場合空間
相對狹窄的工況中。氣動螺紋球閥通過壓縮空氣作為動力源來操作球閥的開啟和關閉
,根據工作需要可選用雙作用或單作用執行機構,
單作用形式具有彈簧復位的功能,可在遇到故障或氣源斷開時,
自動歸位到開啟或關閉的狀態。
氣動螺紋球閥優點:
1、可在執行器頂部或底部安裝手動操作機構,實現手動開、關閥門。
2、內螺紋氣動球閥具有體積*小、密封性好、
運行可靠、維修容易、安裝方便、適應性強等優點。
3、密封結構分為金屬密封與彈性軟密封,可分別使用在不同的工況當中。
4、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
5、氣動螺紋球閥采用有倒密封的下裝式結構,閥腔異常升壓時,
閥桿不會被沖擊。可設置90°開關定位機構,根據需要加鎖以防止誤操作。
氣動螺紋球閥性能規范:
閥芯形式:"O"型球形閥芯
密封填料:PTFE、柔性石墨 環境溫度:-20~+90℃ 密封圈:增強聚四氟乙烯,對位聚笨
流量特性:近似快開型
動作范圍:0~90°
泄露量Q :硬密封:≤額定流量的10-5;軟密封:零泄漏
閥體材質:鑄鋼(WCB)、不銹鋼CF8(304)、CF8M(316)
閥球材質:不銹鋼CF8(304)、CF8M(316) |

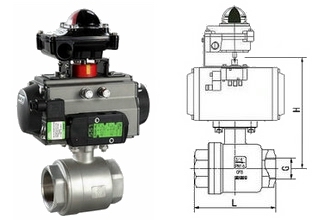

氣動螺紋球閥結構 |
氣動螺紋球閥技術參數:
公稱通徑 |
DN10~DN100(mm) |
公稱壓力 |
PN1.0、1.6、2.5、4.0、6.4MPa |
驅動形式 |
壓縮空氣4-7bar(可帶手動裝置) |
連接方式 |
內螺紋連接(螺母旋緊式) |
結構形式 |
整體式(一片式)、二片式閥體、三片式*鑄閥體 |
動作范圍 |
0~90° |
使用溫度 |
PTFE:-29~+178℃,PPL:-29~+300℃ |
適用介質 |
水、蒸汽、液體、油品、腐蝕性介質等 |
控*方式 |
開關模式,調節型(定位器4-20mA模擬信號) |
作用形式 |
單作用彈簧復位(常開型,常閉型),雙作用(氣開氣關) |
