氣動切斷蝶閥簡介:
氣動切斷蝶閥(又稱氣動切斷蝶閥)一般用于工業管道中對介質進行開關兩位的切斷控*,利用氣源壓力帶動碟板做全開或者全開的動作。
氣動開關蝶閥根據作用形式一般可以分為常開型或者常閉型,即閥門在不工作的狀態下為打開或者關閉,它可在沒有氣源、斷電或者氣路有故障的情況下自動復位到開啟或關閉的狀態。
氣動切斷蝶閥的啟閉速度非常快,特別適用于快速開關或緊急切斷的場合。

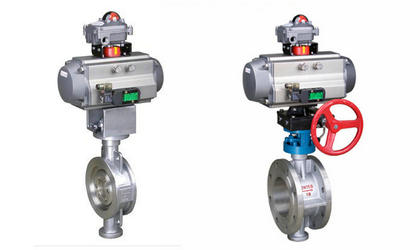

氣動開關蝶閥(對夾式) 氣動開關蝶閥(法蘭式)
氣動切斷蝶閥應用:
氣動開關蝶閥按連接方式分為法蘭式和對夾式,按密封材質不同分為金屬密封與軟密封,可適用各種不同介質、不同溫度及不同工況的場合當中,具有適應性極強,密封性能好,安裝方便等優點。氣動切斷蝶閥可廣泛應用于蒸汽、燃?xì)狻h(huán)保、石油、化工、污水等工業管道中作遠距離集中控*或就地控*。
氣動切斷蝶閥優點:
1,氣動切斷蝶閥結構簡單,且易于安裝和拆卸、維修方便,適用范圍廣泛。
2,雙向密封功能,可安裝于任意方向,安裝時不受介質流向和空間位置的影響。
3,氣動切斷蝶閥僅需旋轉碟板90度即可完成開關動作,操作扭矩小、省力、且開關速度快。
4,單作用形式的執行機構,可有效防止工作中氣源斷掉或管路故障時,自動彈簧復位關閉或開啟閥門。
5,氣動切斷蝶閥接收控*系統的開關量信號來*確控*閥門開關,從而達到對管路中的介質進行嚴密切斷。
氣動切斷蝶閥標準規范:
設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-2000;JB/T9092-1999
適用介質:空氣、水、污水、蒸氣、煤氣、油品等
強度試驗:0.9 1.5 2.4 3.75 密封試驗:0.66 1.1 1.76 2.75 低壓氣密試驗:0.5~0.7
適用溫度:軟密封:-29℃~180℃ 硬密封:-40℃~600℃ |

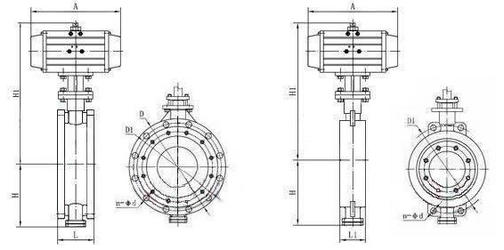

氣動開關蝶閥(法蘭式) 氣動開關型蝶閥(對夾式) |
氣動開關蝶閥技術參數:
公稱通徑 |
DN50~DN1200(mm) |
壓力等* |
PN0.6、1.0、1.6、2.5、6.4MPa |
連接方式 |
法蘭式或?qū)A式 |
動作范圍 |
0-90° |
驅動方式 |
氣動控*,氣源驅動(可帶手輪) |
供氣壓力 |
0.4~0.7MPa |
密封材質 |
金屬密封、四氟密封、橡膠密封 |
工作場合 |
液體、蒸氣、油品、腐蝕性介質等 |
控*方式 |
開關模式(開關兩位切斷)氣開式、氣關式、彈簧復位 |
附件選項 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
